उच्च दक्षता अल्ट्रासोनिक सोल्डरिंग आयरन निर्माण उद्योग के लिए अल्ट्रासोनिक ग्लास वेल्डिंग

अल्ट्रासोनिक सोल्डरिंग ग्लास, टाइटेनियम, स्टेनलेस स्टील, सिरेमिक को जोड़ता है

I. अल्ट्रासोनिक सोल्डरिंग आयरन क्या है?

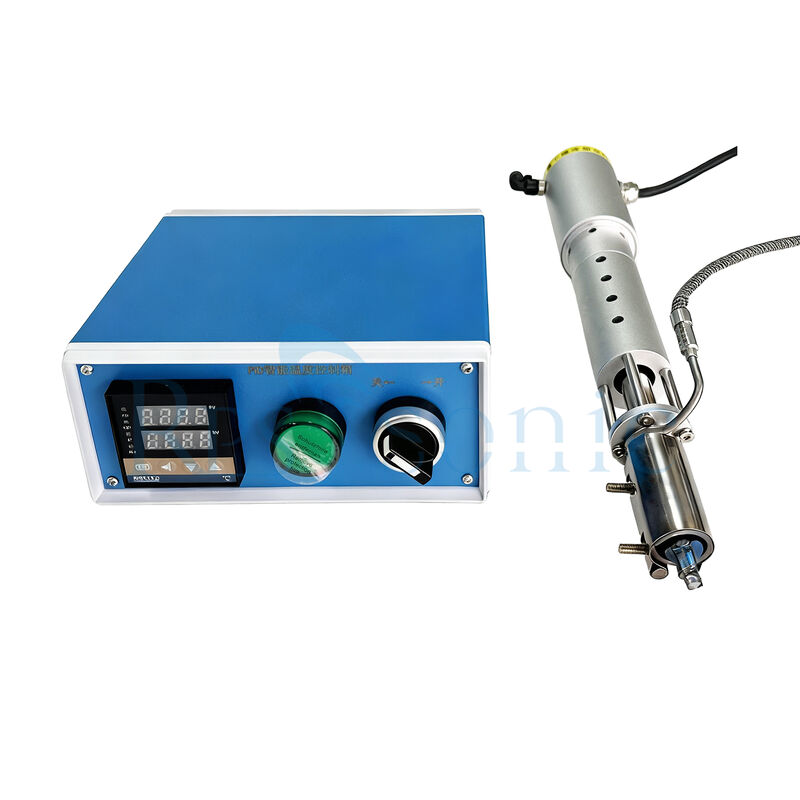

अल्ट्रासोनिक सोल्डरिंग आयरन एक पर्यावरण के अनुकूल वेल्डिंग डिवाइस है जो हीटिंग और उच्च-आवृत्ति अल्ट्रासोनिक कंपन को एकीकृत करता है। इसकी मुख्य संरचना में एक पीजोइलेक्ट्रिक क्रिस्टल कंपन असेंबली, एक हीटिंग तत्व (जैसे सोल्डरिंग आयरन टिप), और एक धातु सोल्डरिंग टिप शामिल है। अल्ट्रासोनिक पावर (10~50W), कंपन आवृत्ति (आमतौर पर 20~60kHz), और वेल्डिंग तापमान (120-400℃ की समायोज्य सीमा) को एक नियंत्रण पैनल के माध्यम से सटीक रूप से नियंत्रित किया जा सकता है। इसका मुख्य कार्य सिद्धांत इस प्रकार है: सबसे पहले, सोल्डर को हीटिंग तत्व द्वारा पिघलाया जाता है; फिर, उच्च-आवृत्ति कंपन ऊर्जा को पिघले हुए सोल्डर में स्थानांतरित किया जाता है। कंपन द्वारा उत्पन्न गुहिकायन प्रभाव आधार सामग्री की सतह पर ऑक्साइड फिल्म को तोड़ता और फैलाता है। साथ ही, ध्वनिक प्रवाह प्रभाव आधार सामग्री के साथ सोल्डर के गीलापन और प्रसार को बढ़ावा देता है, जिससे अंततः एक घनिष्ठ वेल्ड जोड़ बनता है। फ्लक्स की आवश्यकता के बिना उच्च गुणवत्ता वाली वेल्डिंग प्राप्त की जा सकती है।

II. अल्ट्रासोनिक सोल्डरिंग आयरन के कार्य

* **सोल्डरिंग सतह की सफाई और सक्रियण:** गुहिकायन के माध्यम से, अल्ट्रासोनिक सोल्डरिंग आयरन आधार सामग्री (धातु, कांच, सिरेमिक, आदि) की सतह से ऑक्साइड फिल्मों और अशुद्धियों को हटाते हैं, फ्लक्स के रासायनिक सफाई प्रभाव को प्रतिस्थापित करते हैं और अवशिष्ट संदूषण और जंग से बचते हैं।
* **सोल्डरिंग गुणवत्ता में सुधार:** उच्च-आवृत्ति कंपन तरल सोल्डर को आधार सामग्री के सूक्ष्म छिद्रों और दरारों में प्रवेश करने के लिए मजबूर करता है, सोल्डर बुलबुले को निचोड़ता है और अपूर्ण सोल्डरिंग और छूटी हुई सोल्डरिंग जैसे दोषों को कम करता है। इसके परिणामस्वरूप एक गैर-छिद्रपूर्ण, उच्च-शक्ति वाला वेल्ड जोड़ बनता है, जो कनेक्शन सीलिंग और स्थायित्व में सुधार करता है।
* **सोल्डरिंग प्रक्रिया को सरल बनाना:** कांच जैसी गैर-धात्विक सामग्रियों के धातुकरण पूर्व उपचार की आवश्यकता को समाप्त करता है, जिससे धातुओं और कांच/सिरेमिक जैसी असमान सामग्रियों की सीधी ब्राज़िंग सक्षम होती है। यह उत्पादन प्रक्रिया को छोटा करता है और परिचालन कठिनाई और गुणवत्ता जोखिमों को कम करता है।
* **विभिन्न सोल्डरिंग आवश्यकताओं के अनुकूलन:** स्वचालित आवृत्ति समायोजन और सटीक तापमान नियंत्रण से लैस, अल्ट्रासोनिक सोल्डरिंग आयरन वायर फीडिंग डिवाइस के साथ मिलकर सोल्डर मात्रा और वेल्ड मोटाई को नियंत्रित कर सकते हैं। वे विभिन्न आकारों और सामग्रियों के सोल्डरिंग परिदृश्यों के लिए उपयुक्त हैं, जो मैनुअल सोल्डरिंग और स्वचालित उत्पादन लाइन संचालन दोनों को समायोजित करते हैं।

III. अल्ट्रासोनिक सोल्डरिंग आयरन के प्रमुख अनुप्रयोग उद्योग

* ग्लास डीप प्रोसेसिंग उद्योग: वैक्यूम ग्लास एयरटाइट बॉन्डिंग, एलसीडी ग्लास इलेक्ट्रोड वेल्डिंग, ऑप्टिकल फाइबर ग्लास सीलिंग, आदि।
* इलेक्ट्रॉनिक्स और सेमीकंडक्टर उद्योग: पावर सेमीकंडक्टर डाई बॉन्डिंग, इंटीग्रेटेड सर्किट लीड बॉन्डिंग, नई ऊर्जा बैटरी हीट डिसिपेशन घटक कनेक्शन, ग्राफीन/सिलिकॉन कार्बाइड कम तापमान ब्राज़िंग, आदि।
* सौर ऊर्जा उद्योग: सौर सेल (क्रिस्टलीय, पतली फिल्म) इलेक्ट्रोड संपर्क वेल्डिंग;
* मोटर और घरेलू उपकरण उद्योग: ट्रांसफॉर्मर वाइंडिंग वेल्डिंग (एल्यूमीनियम वायर रिप्लेसिंग कॉपर वायर वेल्डिंग), ऑटोमोटिव रियर विंडो हीटिंग संपर्क वेल्डिंग, घरेलू उपकरण सीलिंग घटक कनेक्शन, आदि।
* सटीक विनिर्माण और आभूषण उद्योग: ऑप्टिकल आईग्लास कोटिंग धातुकरण, ग्लास आभूषण निर्माण, छोटे हार्डवेयर एक्सेसरी बॉन्डिंग, आदि।
* प्रयोगशाला और विशेष प्रसंस्करण क्षेत्र: छोटे पैमाने पर विशेष सामग्री वेल्डिंग, असमान सामग्री जुड़ने की प्रक्रियाओं पर शोध, आदि।

पारंपरिक वेल्डिंग प्रक्रियाओं की तुलना में, अल्ट्रासोनिक सोल्डरिंग आयरन वैक्यूम ग्लास वेल्डिंग में कई प्रमुख लाभ प्रदान करते हैं। सबसे पहले, वे फ्लक्स के बिना उच्च गुणवत्ता वाली वेल्डिंग प्राप्त करते हैं, जो उनके सबसे महत्वपूर्ण लाभों में से एक है। अल्ट्रासाउंड का गुहिकायन प्रभाव सीधे सब्सट्रेट सतह से ऑक्साइड फिल्म को हटाता है, फ्लक्स के रासायनिक सफाई प्रभाव को प्रतिस्थापित करता है। यह न केवल हानिकारक धुएं के उत्पादन से बचता है और उत्पादन वातावरण की रक्षा करता है, बल्कि पैकेजिंग उपकरण और वैक्यूम स्तर पर फ्लक्स अवशेष के प्रभाव को भी पूरी तरह से समाप्त करता है। इसके अतिरिक्त, यह बाद की सफाई चरणों को समाप्त करता है, जिससे उत्पादन प्रक्रिया काफी सरल हो जाती है और लागत कम हो जाती है। दूसरा, वेल्डिंग गुणवत्ता और सीलिंग प्रदर्शन बेहतर हैं। उच्च-आवृत्ति कंपन तरल सोल्डर को आधार सामग्री के सूक्ष्म छिद्रों और दरारों में प्रवेश करने के लिए मजबूर करता है, इन छोटे अंतराल को सील करता है और सोल्डर से हवा के बुलबुले को बाहर निकालता है। इसके परिणामस्वरूप एक झरझरा, घने वेल्ड जोड़ बनता है, जो अपूर्ण वेल्ड और लीक जैसे दोषों को प्रभावी ढंग से रोकता है, और वैक्यूम ग्लास की सीलिंग सफलता दर और उत्पाद योग्यता दर में काफी सुधार करता है। इसके अतिरिक्त, अल्ट्रासोनिक कंपन ग्लास की सतह पर टूटे हुए बंधनों की संख्या को बढ़ाता है, जिससे ग्लास और धातु के बीच इलेक्ट्रॉनिक बॉन्डिंग सक्षम होती है, और ग्लास फलकों के बीच एक तंग यांत्रिक इंटरलॉकिंग संरचना बनती है। यह कनेक्शन की ताकत और स्थायित्व में बहुत सुधार करता है, वैक्यूम ग्लास के दीर्घकालिक सीलिंग प्रदर्शन को सुनिश्चित करता है।

इसके अलावा, अल्ट्रासोनिक सोल्डरिंग आयरन उत्पादन प्रक्रिया को सरल बनाते हैं और परिचालन कठिनाई को कम करते हैं। पारंपरिक तरीकों में जटिल ग्लास धातुकरण परत तैयारी प्रक्रिया को छोड़ा जा सकता है। ग्लास के धातुकरण उपचार के बिना ग्लास-टू-मेटल और ग्लास-टू-ग्लास ब्राज़िंग कनेक्शन सीधे प्राप्त किए जा सकते हैं, जिससे उत्पादन चक्र छोटा हो जाता है और अनुचित धातुकरण परत तैयारी के कारण होने वाले गुणवत्ता जोखिम कम हो जाते हैं। इस बीच, अल्ट्रासोनिक सोल्डरिंग आयरन सोल्डरिंग प्रक्रिया के दौरान बिजली भार विविधताओं को संभालने के लिए स्वचालित आवृत्ति समायोजन की सुविधा प्रदान करता है, जिससे सोल्डरिंग विश्वसनीयता सुनिश्चित होती है। इसके तापमान को एक स्थानीय क्षेत्र नेटवर्क के माध्यम से सटीक रूप से नियंत्रित किया जा सकता है, और वायर फीडर और गर्म हवा प्रीहीटिंग संरचना के साथ मिलकर, यह सोल्डर मात्रा और सोल्डर मोटाई के सटीक नियंत्रण की अनुमति देता है, जो विभिन्न आकारों और विशिष्टताओं के वैक्यूम ग्लास की सोल्डरिंग आवश्यकताओं के अनुकूल होता है। अंत में, इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है और यह अधिक पर्यावरण के अनुकूल है। अल्ट्रासोनिक सोल्डरिंग आयरन विभिन्न ग्लास सामग्रियों, जैसे कि प्रवाहकीय ग्लास और सोडा-लाइम ग्लास, को विभिन्न धातुओं में आसानी से सोल्डर कर सकता है, जिससे यह वैक्यूम ग्लास उत्पादन में विभिन्न सोल्डरिंग परिदृश्यों के लिए उपयुक्त हो जाता है। हानिकारक रासायनिक अभिकर्मकों का उपयोग न करने और कोई प्रदूषक उत्सर्जित न करने की इसकी विशेषताएं आधुनिक औद्योगिक हरित उत्पादन की विकास प्रवृत्ति के अनुरूप हैं, जो उद्यमों को पर्यावरणीय उन्नयन प्राप्त करने में मदद करती हैं।

इलेक्ट्रॉनिक्स विनिर्माण: इसका उपयोग व्यापक रूप से मुद्रित सर्किट बोर्ड (पीसीबी) के उत्पादन में किया जाता है, पीसीबी पर प्रतिरोधों, कैपेसिटर, एकीकृत सर्किट आदि जैसे घटकों को सोल्डर करने के लिए। अल्ट्रासोनिक सोल्डरिंग की उच्च सटीकता और विश्वसनीयता इलेक्ट्रॉनिक उत्पादों की गुणवत्ता सुनिश्चित करती है।
ऑटोमोबाइल उद्योग: ऑटोमोटिव इलेक्ट्रॉनिक्स के निर्माण में, जैसे इंजन कंट्रोल यूनिट, पावर इलेक्ट्रॉनिक्स मॉड्यूल और ऑटोमोटिव वायरिंग हार्नेस का उत्पादन, अल्ट्रासोनिक सोल्डरिंग का उपयोग विभिन्न घटकों के बीच विश्वसनीय कनेक्शन प्राप्त करने के लिए किया जाता है।
एयरोस्पेस और रक्षा: इसकी उच्च विश्वसनीयता और उच्च-प्रदर्शन वाली सामग्रियों को संभालने की क्षमता के कारण, अल्ट्रासोनिक सोल्डरिंग का उपयोग एयरोस्पेस और रक्षा इलेक्ट्रॉनिक्स के उत्पादन में किया जाता है, जहां सोल्डर जोड़ों की गुणवत्ता और विश्वसनीयता अत्यंत महत्वपूर्ण है।
आभूषण बनाना: इसका उपयोग कीमती धातुओं और रत्नों को सोल्डर करने के लिए आभूषण उद्योग में भी किया जाता है। अल्ट्रासोनिक सोल्डरिंग की सटीक नियंत्रण और कोमल सोल्डरिंग प्रक्रिया नाजुक सामग्रियों को नुकसान से बचाने और आभूषणों की गुणवत्ता सुनिश्चित करने में मदद करती है।

संरचना

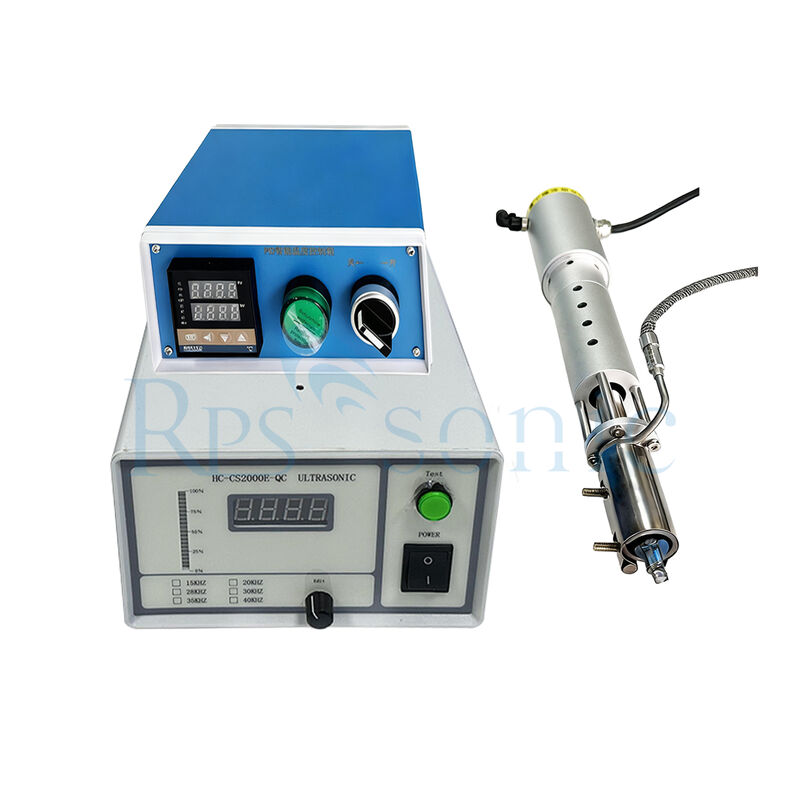

अल्ट्रासोनिक जनरेटर: यह मुख्य घटक है जो अल्ट्रासोनिक ट्रांसड्यूसर को चलाने के लिए उच्च-आवृत्ति विद्युत संकेत उत्पन्न करता है। इसमें आमतौर पर विभिन्न सोल्डरिंग आवश्यकताओं के अनुकूल होने के लिए आवृत्ति समायोजन और बिजली नियंत्रण जैसे कार्य होते हैं।
अल्ट्रासोनिक ट्रांसड्यूसर: जैसा कि पहले उल्लेख किया गया है, यह विद्युत ऊर्जा को यांत्रिक कंपन में परिवर्तित करता है। ट्रांसड्यूसर आमतौर पर पीजोइलेक्ट्रिक सामग्रियों से बना होता है जो पीजोइलेक्ट्रिक प्रभाव प्रदर्शित करते हैं, जिसका अर्थ है कि वे विद्युत क्षेत्र लागू होने पर विकृत हो सकते हैं और विकृत होने पर विद्युत क्षेत्र उत्पन्न कर सकते हैं।

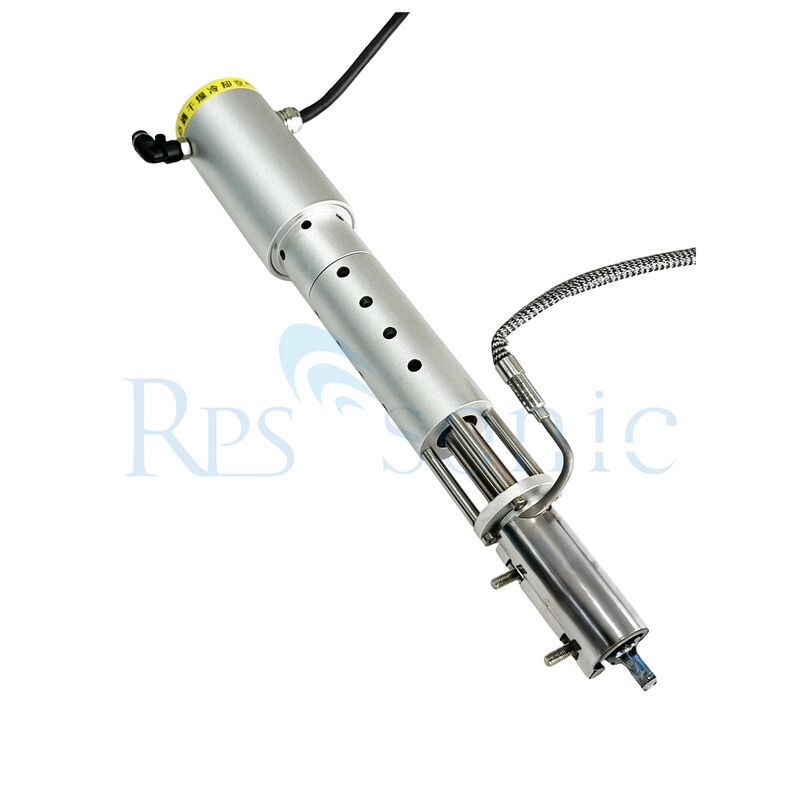

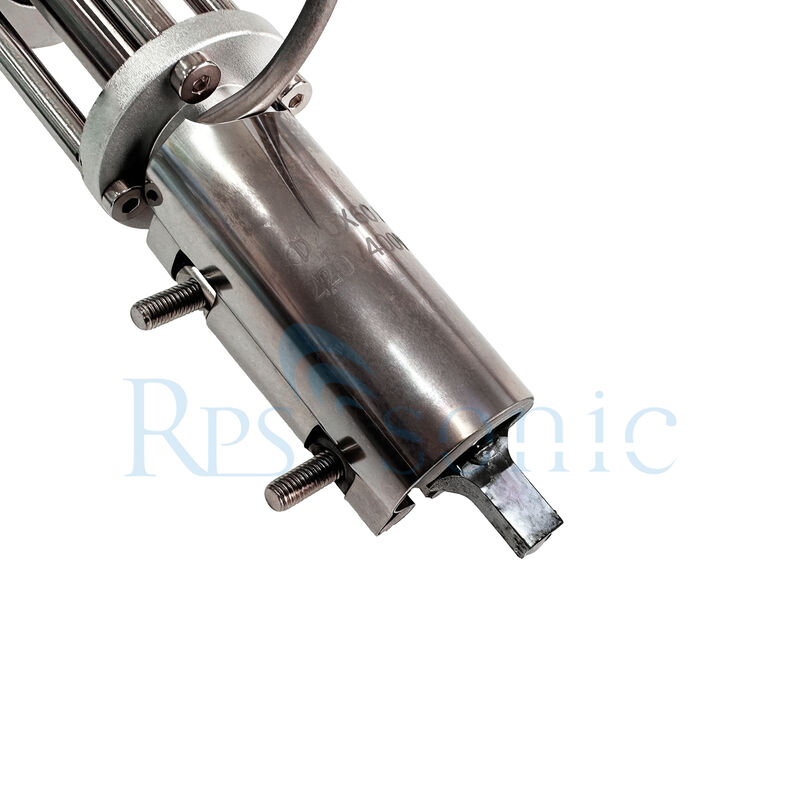

सोल्डरिंग आयरन टिप: सोल्डरिंग आयरन का टिप अल्ट्रासोनिक कंपन को सोल्डर और वर्कपीस तक पहुंचाने के लिए डिज़ाइन किया गया है। यह आमतौर पर गर्मी प्रतिरोधी और विद्युत प्रवाहकीय सामग्रियों जैसे तांबा या टंगस्टन मिश्र धातु से बना होता है। सोल्डरिंग आयरन टिप के आकार और आकार को विभिन्न सोल्डरिंग अनुप्रयोगों के अनुसार अनुकूलित किया जा सकता है।
हैंडल और कूलिंग सिस्टम: अल्ट्रासोनिक सोल्डरिंग आयरन का हैंडल आसान संचालन और पकड़ के लिए डिज़ाइन किया गया है। इसमें ऑपरेशन के दौरान ट्रांसड्यूसर और अन्य घटकों के ज़्यादा गरम होने से रोकने के लिए एक कूलिंग सिस्टम भी शामिल हो सकता है। यह आमतौर पर एयर कूलिंग या वाटर कूलिंग विधियों के माध्यम से प्राप्त किया जाता है।

अनुप्रयोग उदाहरण

इलेक्ट्रॉनिक्स विनिर्माण: इलेक्ट्रॉनिक घटकों के उत्पादन में, इसका उपयोग ग्लास और सिरेमिक सब्सट्रेट पर इलेक्ट्रोड को सोल्डर करने, सुपरकंडक्टिंग सामग्रियों और घटकों को जोड़ने और हाइब्रिड इंटीग्रेटेड सर्किट में लीड को बॉन्ड करने के लिए किया जाता है।
ऑप्टिकल डिवाइस: इसका उपयोग ग्लास आभूषणों के निर्माण और ऑप्टिकल चश्मे के धातुकरण में किया जाता है, जैसे कि ऑप्टिकल ग्लास फाइबर से धातु के घेरे को जोड़ना और ग्लास ट्यूब को सील करना।
सौर ऊर्जा उद्योग: इसका उपयोग सौर सेल ग्लास के इलेक्ट्रोड वायरिंग के लिए किया जाता है, जिससे उत्पादन प्रक्रिया सरल हो जाती है और लागत कम हो जाती है।
