अल्ट्रासोनिक सोल्डरिंग बॉन्ड ग्लास टाइटेनियम स्टेनलेस स्टील सिरेमिक

अल्ट्रासोनिक सोल्डरिंग बॉन्ड ग्लास टाइटेनियम स्टेनलेस स्टील सिरेमिक

अल्ट्रासोनिक सोल्डरिंग कांच, टाइटेनियम, स्टेनलेस स्टील और सिरेमिक को जोड़ सकती है। सिद्धांत और संबंधित जानकारी इस प्रकार हैः

अल्ट्रासोनिक सोल्डरिंग का सिद्धांत

कंपन और गुहाः अल्ट्रासोनिक मिलाप अल्ट्रासोनिक कंपन का उपयोग करता है। अल्ट्रासोनिक मिलाप उपकरण में ट्रांसड्यूसर विद्युत ऊर्जा को यांत्रिक कंपन ऊर्जा में परिवर्तित करता है।जब उच्च आवृत्ति धारा ट्रांसड्यूसर के माध्यम से गुजरती है, पिज़ोइलेक्ट्रिक क्रिस्टल अंदर विकृत होता है और विस्तार करता है, अल्ट्रासोनिक कंपन उत्पन्न करता है।यह कंपन वेल्डिंग सिर के माध्यम से वेल्डर और वेल्डेड सामग्री की सतह के लिए प्रेषित किया जाता हैपिघले हुए मिलाप में, अल्ट्रासोनिक कंपन गुहाओं का कारण बनता है, बुलबुले फटने पर सदमे की लहरें उत्पन्न करता है। ये सदमे की लहरें पिघले हुए मिलाप की सतह पर ऑक्साइड फिल्म और गंदगी को हटा देती हैं,तेल, और आधार सामग्री की सतह पर धूल।
सक्रिय मिलाप की रासायनिक प्रतिक्रियाःअल्ट्रासोनिक मिलाप में सेरासोल्जर जैसे विशेष सक्रिय मिलाप का उपयोग किया जाता है। इन मिलापों में धातुएं होती हैं जो ऑक्सीजन के साथ आसानी से मिल जाती हैं, जैसे कि जिंक, टाइटेनियम,सिलिकॉनएल्यूमीनियम और दुर्लभ पृथ्वी तत्वों के साथ, वे ऑक्साइड बनाने के लिए हवा में ऑक्सीजन के साथ मिलते हैं।जो रासायनिक रूप से ग्लास जैसी सामग्रियों की सतहों पर ऑक्साइड परतों के साथ बंधते हैं, चीनी मिट्टी और धातुओं, बंधन प्राप्त करने के लिए।

उत्कृष्ट गीला करने की क्षमताः यह काम के टुकड़े की सतह पर मिलाप के गीले प्रभाव में काफी सुधार कर सकता है।यह कुछ सामग्री के साथ खराब soldability पर अच्छा गीला पाने के लिए मुश्किल हो सकता हैहालांकि, अल्ट्रासोनिक सोल्डरिंग आयरन इस समस्या को दूर कर सकता है, जिससे एक अधिक समान और पूर्ण सोल्डरिंग जोड़ सुनिश्चित होता है।
उच्च-गुणवत्ता वाले सोल्डर जोड़ः बेहतर सोल्डर प्रवेश और आसंजन को बढ़ावा देकर, अल्ट्रासोनिक सोल्डरिंग उच्च शक्ति और बेहतर विद्युत चालकता वाले सोल्डर जोड़ों को बनाने में मदद करती है।यह विशेष रूप से उन अनुप्रयोगों में महत्वपूर्ण है जहां उच्च विश्वसनीयता की आवश्यकता होती है, जैसे कि इलेक्ट्रॉनिक्स उद्योग में प्रिंटेड सर्किट बोर्डों के निर्माण के लिए।
कम थर्मल क्षतिः पारंपरिक मिलाप विधियों की तुलना में जो मुख्य रूप से उच्च तापमान पर निर्भर करते हैं,अल्ट्रासोनिक मिलाप अपेक्षाकृत कम तापमान पर अच्छे मिलाप परिणाम प्राप्त कर सकते हैंयह काम के टुकड़े को थर्मल क्षति के जोखिम को कम करने में मदद करता है, विशेष रूप से गर्मी संवेदनशील घटकों और सामग्रियों के लिए।
विभिन्न सामग्रियों के लिए उपयुक्त: इसका उपयोग विभिन्न प्रकार की सामग्रियों को मिलाप करने के लिए किया जा सकता है, जिसमें एल्यूमीनियम और तांबा जैसी कुछ कठिन-सोल्ड धातुएं शामिल हैं।अल्ट्रासोनिक कंपन इन सामग्रियों पर ऑक्साइड परतों को तोड़ सकते हैं, जो सफल मिलाप को संभव बनाता है।

आवेदन

इलेक्ट्रॉनिक्स विनिर्माण: इसका व्यापक रूप से मुद्रित सर्किट बोर्ड (पीसीबी) के उत्पादन में उपयोग किया जाता है, पीसीबी पर प्रतिरोधक, संधारित्र, एकीकृत सर्किट आदि जैसे घटकों को मिलाप करने के लिए।अल्ट्रासोनिक सोल्डरिंग की उच्च सटीकता और विश्वसनीयता इलेक्ट्रॉनिक उत्पादों की गुणवत्ता सुनिश्चित करती है.
ऑटोमोबाइल उद्योग: ऑटोमोबाइल इलेक्ट्रॉनिक्स के निर्माण में, जैसे कि इंजन नियंत्रण इकाइयों, पावर इलेक्ट्रॉनिक्स मॉड्यूल और ऑटोमोबाइल वायरिंग हार्नेस का उत्पादन,अल्ट्रासोनिक सोल्डरिंग का उपयोग विभिन्न घटकों के बीच विश्वसनीय कनेक्शन प्राप्त करने के लिए किया जाता है.
एयरोस्पेस और रक्षा: इसकी उच्च विश्वसनीयता और उच्च प्रदर्शन वाली सामग्री को संभालने की क्षमता के कारण, अल्ट्रासोनिक सोल्डरिंग का उपयोग एयरोस्पेस और रक्षा इलेक्ट्रॉनिक्स के उत्पादन में किया जाता है,जहां पट्टा जोड़ों की गुणवत्ता और विश्वसनीयता अत्यंत महत्वपूर्ण है.
आभूषण निर्माण: यह आभूषण उद्योग में कीमती धातुओं और रत्नों को मिलाप करने के लिए भी प्रयोग किया जाता है।अल्ट्रासोनिक सोल्डरिंग की सटीक नियंत्रण और कोमल सोल्डरिंग प्रक्रिया नाजुक सामग्री को नुकसान से बचाने और आभूषण की गुणवत्ता सुनिश्चित करने में मदद करती है.

संरचना

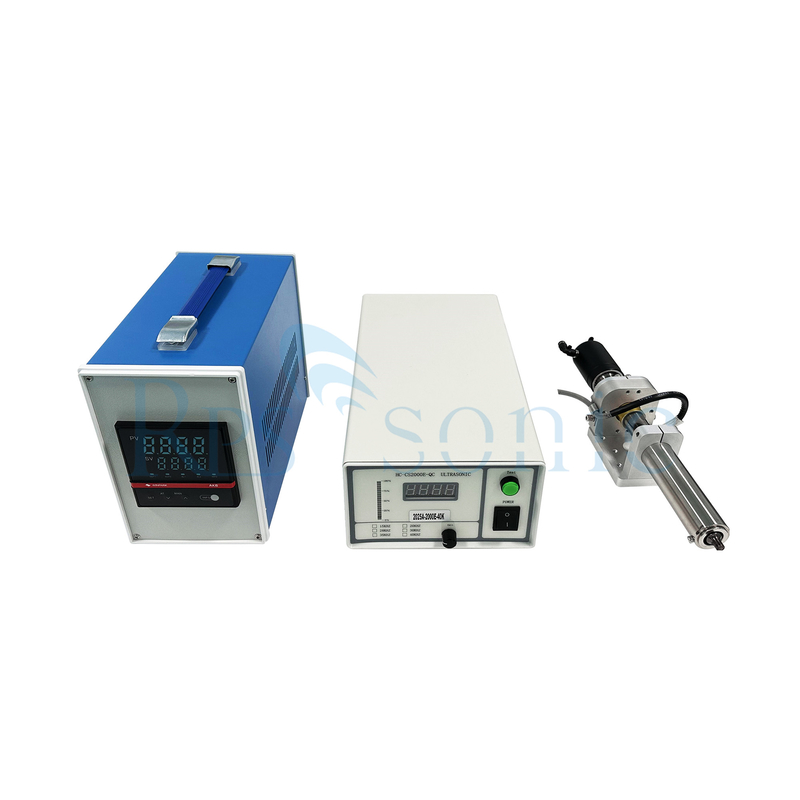

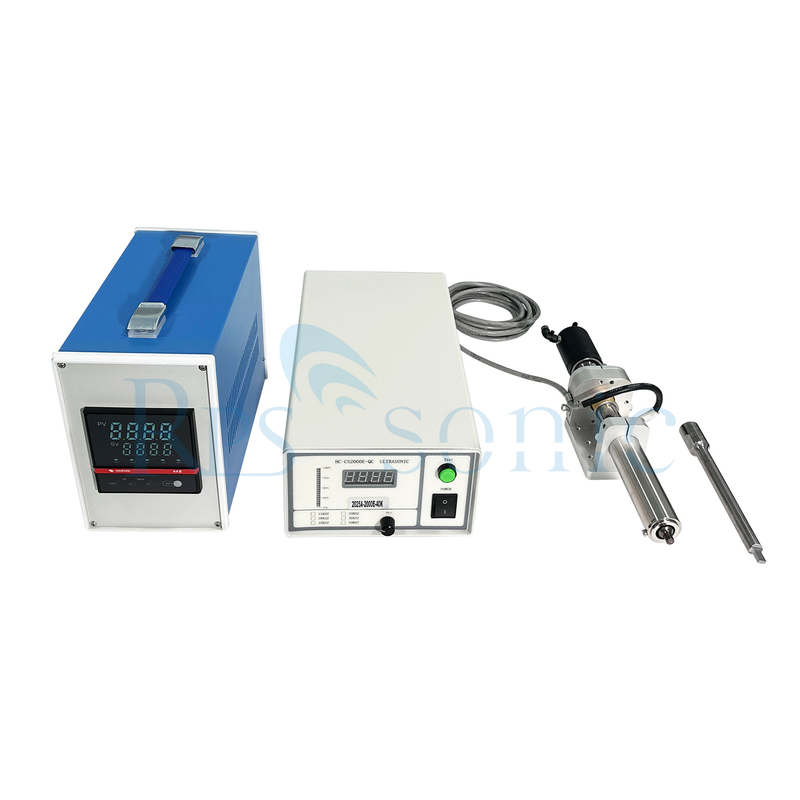

अल्ट्रासोनिक जनरेटर: यह मुख्य घटक है जो अल्ट्रासोनिक ट्रांसड्यूसर को चलाने के लिए उच्च आवृत्ति वाले विद्युत संकेत उत्पन्न करता है।यह आमतौर पर विभिन्न मिलाप आवश्यकताओं के अनुकूल करने के लिए आवृत्ति समायोजन और शक्ति नियंत्रण जैसे कार्यों है.

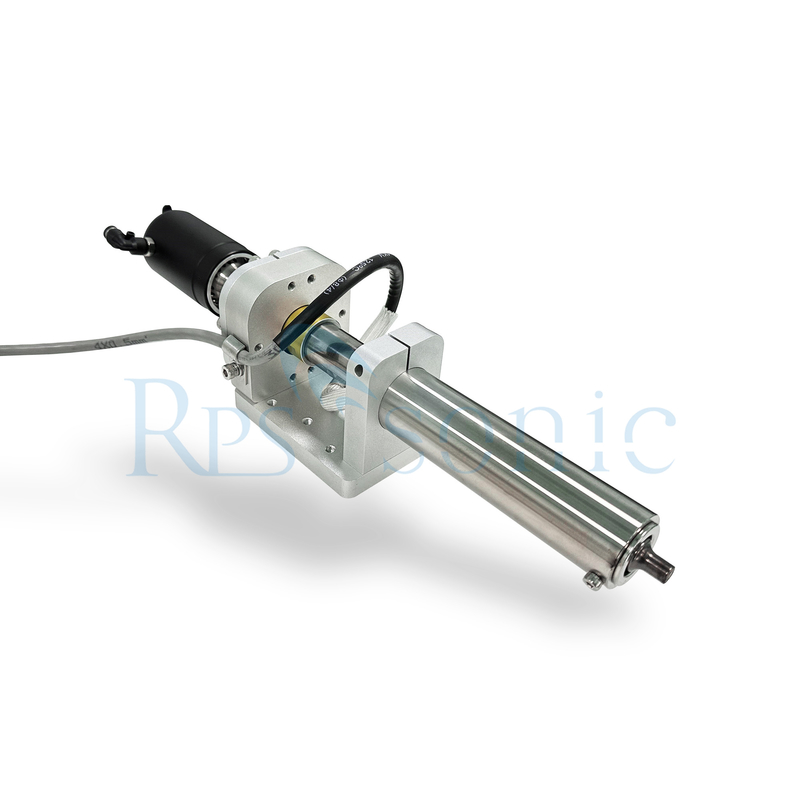

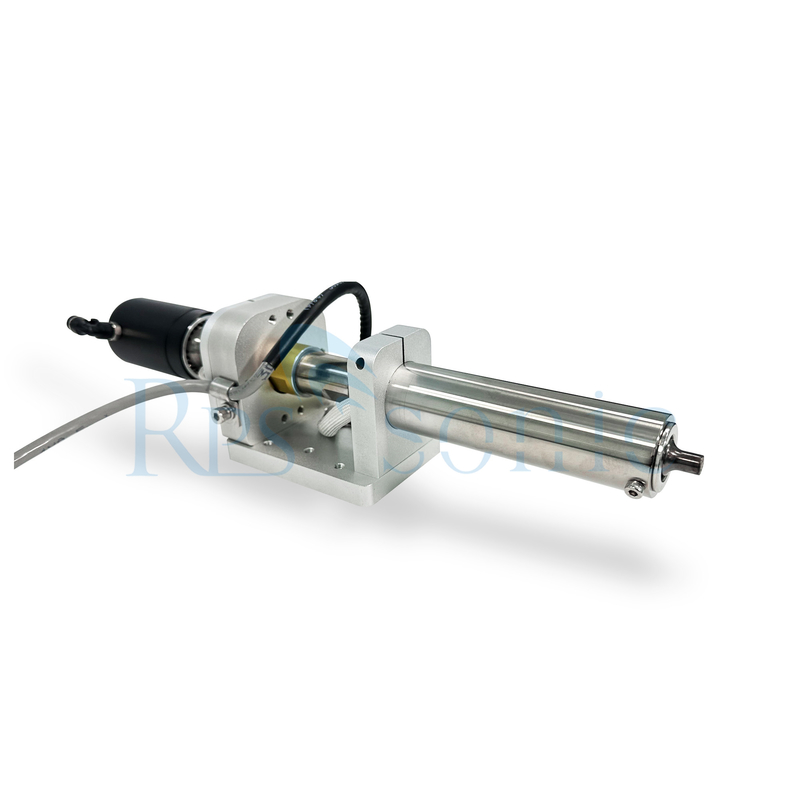

अल्ट्रासोनिक ट्रांसड्यूसर: जैसा कि पहले उल्लेख किया गया है, यह विद्युत ऊर्जा को यांत्रिक कंपन में परिवर्तित करता है।ट्रांसड्यूसर आम तौर पर पिज़ोइलेक्ट्रिक सामग्री से बना होता है जो पिज़ोइलेक्ट्रिक प्रभाव प्रदर्शित करता है, जिसका अर्थ है कि वे विद्युत क्षेत्र लागू होने पर विकृत हो सकते हैं और विकृत होने पर विद्युत क्षेत्र उत्पन्न कर सकते हैं।

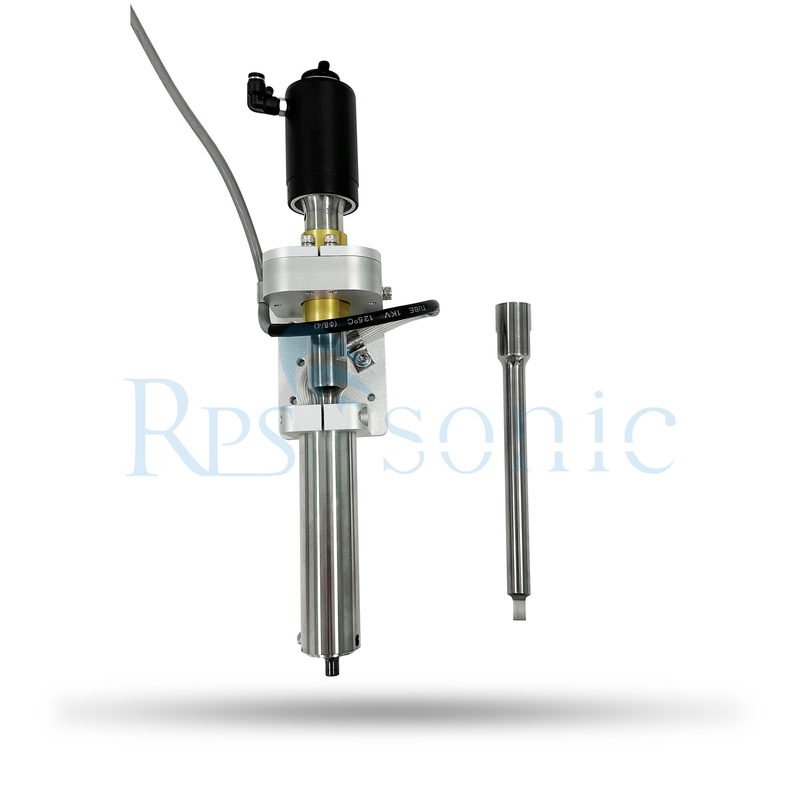

मिलाप लोहे की नोकः मिलाप लोहे की नोक अल्ट्रासोनिक कंपन को मिलाप और कार्य टुकड़े तक पहुंचाने के लिए डिज़ाइन की गई है।यह आमतौर पर गर्मी प्रतिरोधी और विद्युत प्रवाहकीय सामग्री जैसे तांबा या वोल्फ़ास्टेन मिश्र धातु से बना होता है. अलग-अलग मिलाप अनुप्रयोगों के अनुसार मिलाप लोहे के सिर के आकार और आकार को अनुकूलित किया जा सकता है।
हैंडल और शीतलन प्रणालीः अल्ट्रासोनिक सोल्डरिंग आयरन के हैंडल को आसान संचालन और पकड़ के लिए डिज़ाइन किया गया है।यह भी ऑपरेशन के दौरान ट्रांसड्यूसर और अन्य घटकों के अधिक ताप को रोकने के लिए एक शीतलन प्रणाली शामिल हो सकता हैयह आमतौर पर वायु शीतलन या जल शीतलन विधियों के माध्यम से प्राप्त किया जाता है।

अनुप्रयोग उदाहरण

इलेक्ट्रॉनिक्स विनिर्माणःइलेक्ट्रॉनिक घटकों के उत्पादन में इसका उपयोग कांच और सिरेमिक सब्सट्रेट पर इलेक्ट्रोड को मिलाकर सुपरकंडक्टिंग सामग्री और घटकों को जोड़ने के लिए किया जाता है।हाइब्रिड एकीकृत सर्किट में बंधन के तार.
ऑप्टिकल उपकरण: इसका उपयोग कांच के आभूषणों के निर्माण और ऑप्टिकल ग्लास के धातुकरण में किया जाता है, जैसे कि ऑप्टिकल ग्लास फाइबर और सीलिंग ग्लास ट्यूबों के लिए धातु के छल्ले को बांधना।
सौर ऊर्जा उद्योग: इसका उपयोग सौर सेल कांच के इलेक्ट्रोड वायरिंग के लिए किया जाता है, जिससे उत्पादन प्रक्रिया सरल होती है और लागत कम होती है।
