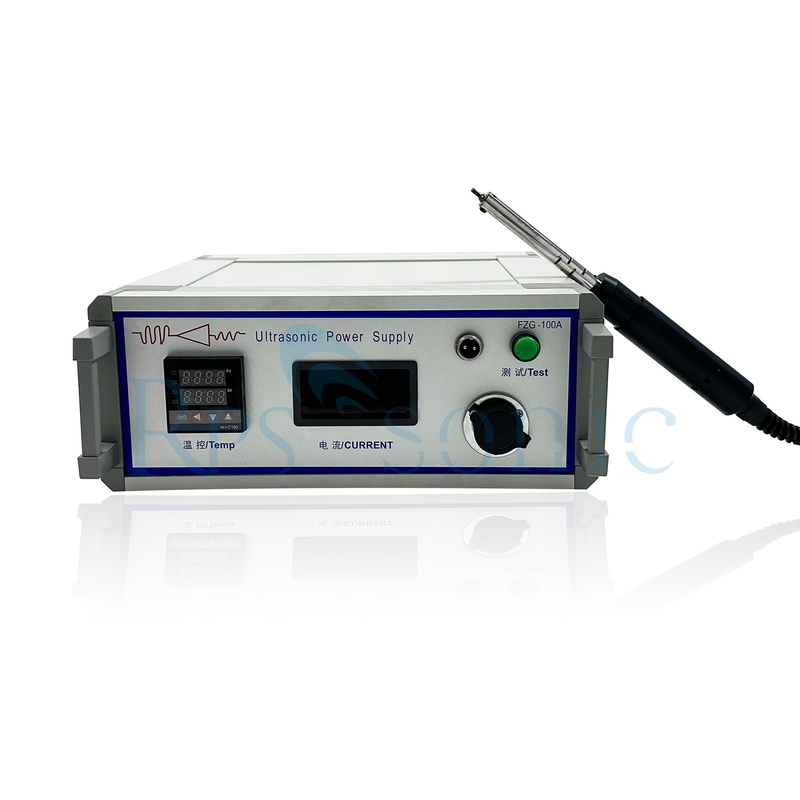

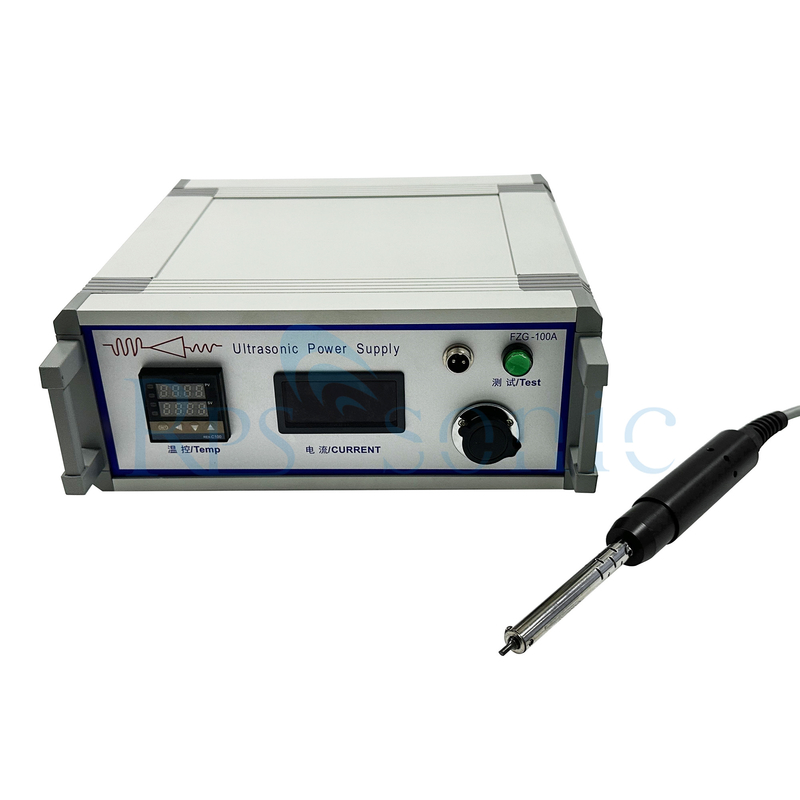

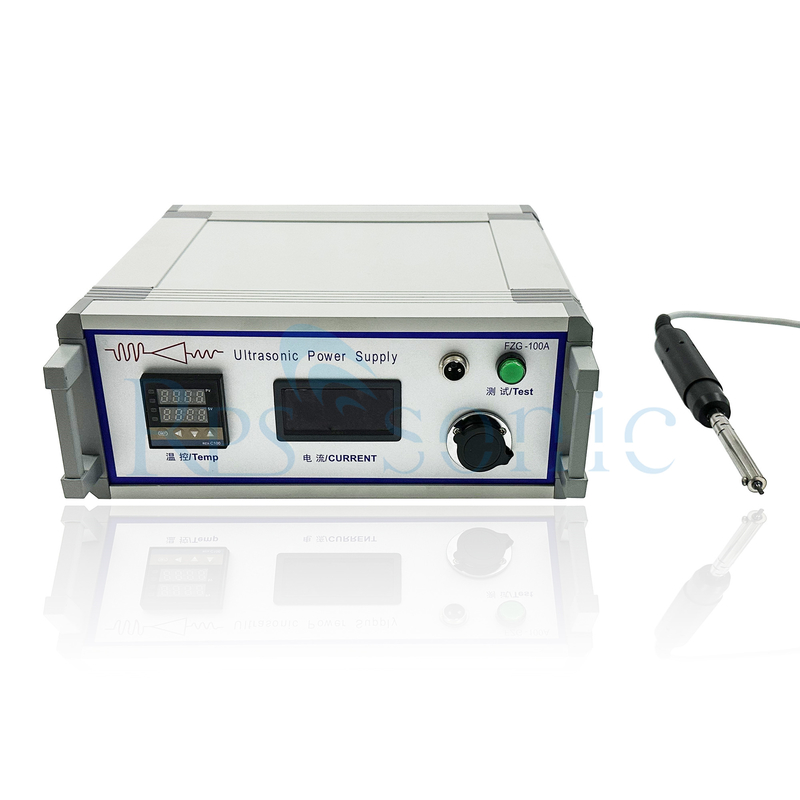

ग्लास और पीसीबी के लिए अल्ट्रासोनिक सोल्डरिंग आयरन

ग्लास और पीसीबी के लिए अल्ट्रासोनिक सोल्डरिंग लोहा

अल्ट्रासोनिक सोल्डरिंग आयरन एक विशेष सोल्डरिंग उपकरण है जो सोल्डरिंग प्रक्रिया को बढ़ाने के लिए अल्ट्रासोनिक तकनीक का उपयोग करता है। यहाँ एक विस्तृत परिचय हैः

कार्य सिद्धांत

अल्ट्रासोनिक कंपन उत्पादनः अल्ट्रासोनिक मिलाप लोहा एक अल्ट्रासोनिक ट्रांसड्यूसर से लैस है।यह ट्रांसड्यूसर विद्युत ऊर्जा को अल्ट्रासोनिक आवृत्ति श्रेणी में उच्च आवृत्ति यांत्रिक कंपन में परिवर्तित करता है, आम तौर पर 20 kHz से 100 kHz तक।
सोल्डर और वर्कपीस पर प्रभावः जब सोल्डर लोहे की नोक सोल्डर और सोल्डर किए जाने वाले वर्कपीस के संपर्क में आती है, तो अल्ट्रासोनिक कंपन सोल्डर जोड़ के क्षेत्र में प्रेषित होते हैं।उच्च आवृत्ति कंपन workpiece की सतह पर ऑक्साइड परत और मिलाप को बाधितयह पट्टा को सतहों को अधिक प्रभावी ढंग से गीला करने और वर्कपीस के सूक्ष्म दरारों और छिद्रों में प्रवेश करने की अनुमति देता है, जिसके परिणामस्वरूप एक मजबूत और अधिक विश्वसनीय पट्टा जोड़ होता है।

लाभ

उत्कृष्ट गीला करने की क्षमताः यह काम के टुकड़े की सतह पर मिलाप के गीले प्रभाव में काफी सुधार कर सकता है।यह कुछ सामग्री के साथ खराब soldability पर अच्छा गीला पाने के लिए मुश्किल हो सकता हैहालांकि, अल्ट्रासोनिक सोल्डरिंग आयरन इस समस्या को दूर कर सकता है, जिससे एक अधिक समान और पूर्ण सोल्डरिंग जोड़ सुनिश्चित होता है।
उच्च-गुणवत्ता वाले सोल्डर जोड़ः बेहतर सोल्डर प्रवेश और आसंजन को बढ़ावा देकर, अल्ट्रासोनिक सोल्डरिंग उच्च शक्ति और बेहतर विद्युत चालकता वाले सोल्डर जोड़ों को बनाने में मदद करती है।यह विशेष रूप से उन अनुप्रयोगों में महत्वपूर्ण है जहां उच्च विश्वसनीयता की आवश्यकता होती है, जैसे कि इलेक्ट्रॉनिक्स उद्योग में प्रिंटेड सर्किट बोर्डों के निर्माण के लिए।
कम थर्मल क्षतिः पारंपरिक मिलाप विधियों की तुलना में जो मुख्य रूप से उच्च तापमान पर निर्भर करते हैं,अल्ट्रासोनिक मिलाप अपेक्षाकृत कम तापमान पर अच्छे मिलाप परिणाम प्राप्त कर सकते हैंयह काम के टुकड़े को थर्मल क्षति के जोखिम को कम करने में मदद करता है, विशेष रूप से गर्मी संवेदनशील घटकों और सामग्रियों के लिए।
विभिन्न सामग्रियों के लिए उपयुक्त: इसका उपयोग विभिन्न प्रकार की सामग्रियों को मिलाप करने के लिए किया जा सकता है, जिसमें एल्यूमीनियम और तांबा जैसी कुछ कठिन-सोल्ड धातुएं शामिल हैं।अल्ट्रासोनिक कंपन इन सामग्रियों पर ऑक्साइड परतों को तोड़ सकते हैं, जो सफल मिलाप को संभव बनाता है।

आवेदन

इलेक्ट्रॉनिक्स विनिर्माण: इसका व्यापक रूप से मुद्रित सर्किट बोर्ड (पीसीबी) के उत्पादन में उपयोग किया जाता है, पीसीबी पर प्रतिरोधक, संधारित्र, एकीकृत सर्किट आदि जैसे घटकों को मिलाप करने के लिए।अल्ट्रासोनिक सोल्डरिंग की उच्च सटीकता और विश्वसनीयता इलेक्ट्रॉनिक उत्पादों की गुणवत्ता सुनिश्चित करती है.
ऑटोमोबाइल उद्योग: ऑटोमोबाइल इलेक्ट्रॉनिक्स के निर्माण में, जैसे कि इंजन नियंत्रण इकाइयों, पावर इलेक्ट्रॉनिक्स मॉड्यूल और ऑटोमोबाइल वायरिंग हार्नेस का उत्पादन,अल्ट्रासोनिक सोल्डरिंग का उपयोग विभिन्न घटकों के बीच विश्वसनीय कनेक्शन प्राप्त करने के लिए किया जाता है.
एयरोस्पेस और रक्षा: इसकी उच्च विश्वसनीयता और उच्च प्रदर्शन वाली सामग्री को संभालने की क्षमता के कारण, अल्ट्रासोनिक सोल्डरिंग का उपयोग एयरोस्पेस और रक्षा इलेक्ट्रॉनिक्स के उत्पादन में किया जाता है,जहां पट्टा जोड़ों की गुणवत्ता और विश्वसनीयता अत्यंत महत्वपूर्ण है.
आभूषण निर्माण: यह आभूषण उद्योग में कीमती धातुओं और रत्नों को मिलाप करने के लिए भी प्रयोग किया जाता है।अल्ट्रासोनिक सोल्डरिंग की सटीक नियंत्रण और कोमल सोल्डरिंग प्रक्रिया नाजुक सामग्री को नुकसान से बचाने और आभूषण की गुणवत्ता सुनिश्चित करने में मदद करती है.

संरचना

अल्ट्रासोनिक जनरेटर: यह मुख्य घटक है जो अल्ट्रासोनिक ट्रांसड्यूसर को चलाने के लिए उच्च आवृत्ति वाले विद्युत संकेत उत्पन्न करता है।यह आमतौर पर विभिन्न मिलाप आवश्यकताओं के अनुकूल करने के लिए आवृत्ति समायोजन और शक्ति नियंत्रण जैसे कार्यों है.
अल्ट्रासोनिक ट्रांसड्यूसर: जैसा कि पहले उल्लेख किया गया है, यह विद्युत ऊर्जा को यांत्रिक कंपन में परिवर्तित करता है।ट्रांसड्यूसर आम तौर पर पिज़ोइलेक्ट्रिक सामग्री से बना होता है जो पिज़ोइलेक्ट्रिक प्रभाव प्रदर्शित करता है, जिसका अर्थ है कि वे विद्युत क्षेत्र लागू होने पर विकृत हो सकते हैं और विकृत होने पर विद्युत क्षेत्र उत्पन्न कर सकते हैं।

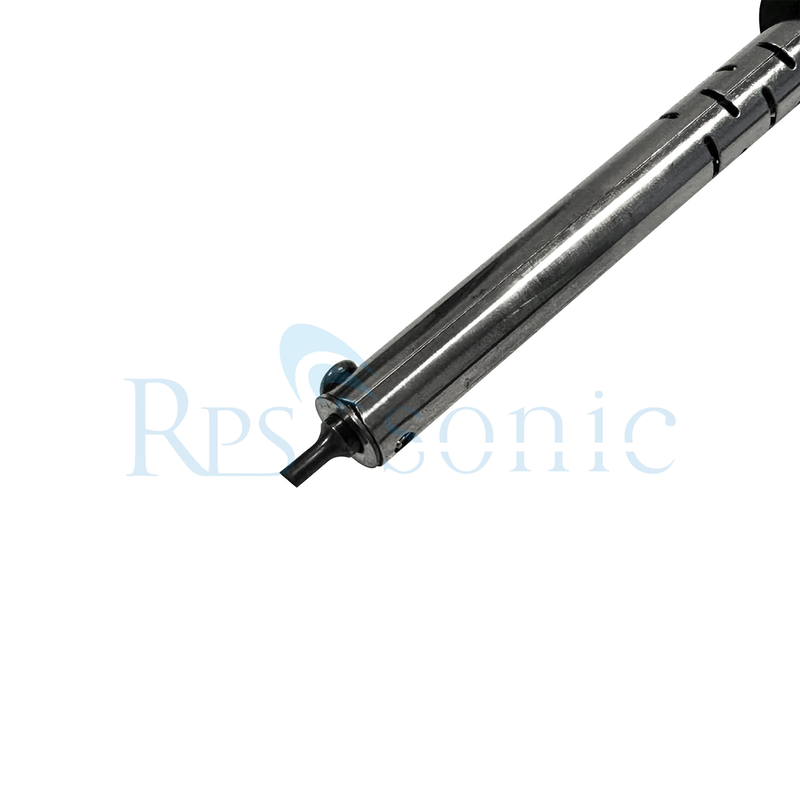

मिलाप लोहे की नोकः मिलाप लोहे की नोक अल्ट्रासोनिक कंपन को मिलाप और कार्य टुकड़े तक पहुंचाने के लिए डिज़ाइन की गई है।यह आमतौर पर गर्मी प्रतिरोधी और विद्युत प्रवाहकीय सामग्री जैसे तांबा या वोल्फ़ास्टेन मिश्र धातु से बना होता है. अलग-अलग मिलाप अनुप्रयोगों के अनुसार मिलाप लोहे के सिर के आकार और आकार को अनुकूलित किया जा सकता है।

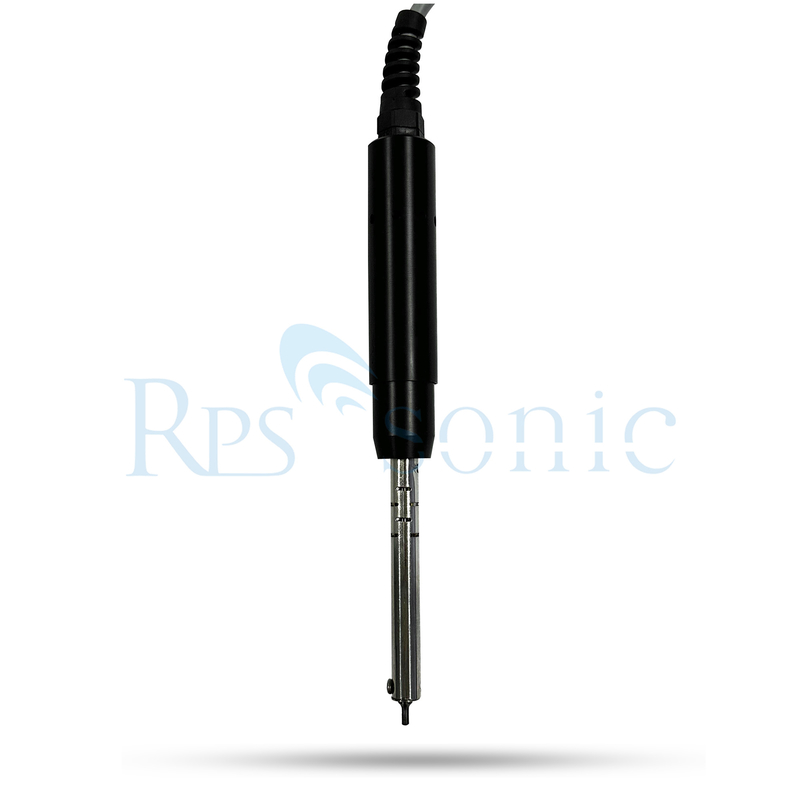

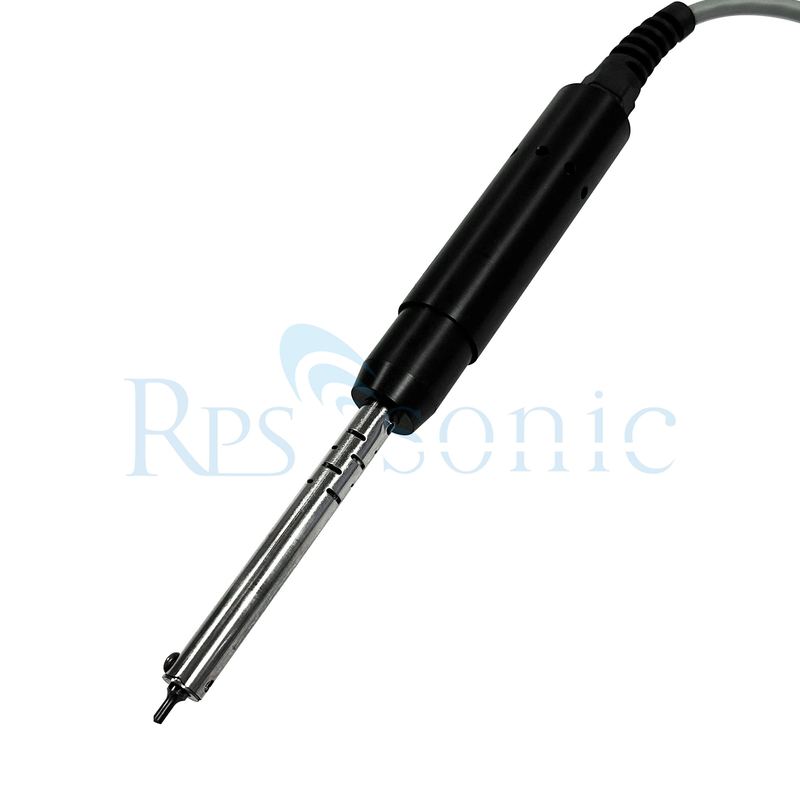

हैंडल और शीतलन प्रणालीः अल्ट्रासोनिक सोल्डरिंग आयरन के हैंडल को आसान संचालन और पकड़ के लिए डिज़ाइन किया गया है।यह भी ऑपरेशन के दौरान ट्रांसड्यूसर और अन्य घटकों के अधिक ताप को रोकने के लिए एक शीतलन प्रणाली शामिल हो सकता हैयह आमतौर पर वायु शीतलन या जल शीतलन विधियों के माध्यम से प्राप्त किया जाता है।

पारंपरिक लोहे की तुलना में अल्ट्रासोनिक लोहे का उपयोग करने के क्या फायदे हैं?
क्या कोई विशिष्ट अनुप्रयोग या उद्योग हैं जहां अल्ट्रासोनिक सोल्डरिंग आयरन का सामान्य रूप से उपयोग किया जाता है?
क्या अल्ट्रासोनिक सोल्डरिंग आयरन का उपयोग सभी प्रकार के सोल्डरिंग कार्यों के लिए किया जा सकता है?
