टाइटेनियम सामग्री के साथ वेल्डिंग और काटने के लिए 20k 3530 अल्ट्रासोनिक ट्रांसड्यूसर

टाइटेनियम सामग्री के साथ वेल्डिंग और काटने के लिए 20k 3530 अल्ट्रासोनिक ट्रांसड्यूसर

अल्ट्रासोनिक ट्रांसड्यूसर क्या है?

परिभाषा: एक अल्ट्रासोनिक ट्रांसड्यूसर का अर्थ होता है कैपेसिटिव ट्रांसड्यूसर या पीज़ोइलेक्ट्रिक ट्रांसड्यूसर जो विद्युत ऊर्जा को अल्ट्रासाउंड ऊर्जा में परिवर्तित कर सकता है और इसके विपरीत।यह ध्वनि से संबंधित ट्रांसड्यूसर के प्रकारों में से एक हैइस अल्ट्रासाउंड या अल्ट्रासोनिक तरंग की आवृत्ति स्पेक्ट्रम सीमा 20KHz से अधिक है और इसका उपयोग आवेदन के आधार पर 200KHz पर किया जाता है।

इनका उपयोग विनाशकारी परीक्षण, माप सामग्री और अल्ट्रासाउंड की कम तरंग दैर्ध्य के कारण छोटी त्रुटियों की पहचान करने में किया जाता है।ये स्तर और प्रवाह माप के लिए सेंसर में महत्वपूर्ण हैं, दूरी की गणना, और बायोमेडिकल, पावर और अन्य अल्ट्रासाउंड अनुप्रयोगों में भी।

अल्ट्रासोनिक ट्रांसड्यूसर कार्यरत

जब यह ट्रांसड्यूसर लक्ष्य पर विद्युत संकेत भेजता है, तो संकेत वस्तु को छूता है और ट्रांसड्यूसर को वापस जाता है।यहाँ वस्तु की दूरी का गणना संकेत और ध्वनि की गुणवत्ता के आयाम के बजाय की जाती हैये ट्रांसड्यूसर कुछ मापदंडों की गणना के लिए अल्ट्रासोनिक तरंगों का उपयोग करते हैं लेकिन आमतौर पर दूरी माप में उपयोग किए जाते हैं।

यह ट्रांसड्यूसर संवेदनशीलता या रिज़ॉल्यूशन पर निर्भर करता है। दो निकट रिफ्लेक्टरों द्वारा गठित संकेतों को डिस्कनेक्ट करने के लिए ट्रांसड्यूसर की क्षमता को रिज़ॉल्यूशन कहा जाता है।पदार्थों में दोष का पता लगाने के लिए ट्रांसड्यूसर की क्षमता को संवेदनशीलता कहा जाता हैएक अत्यधिक अस्थिर ट्रांसड्यूसर प्रतिबिंबित सिग्नल को कम करने में मदद करता है और ट्रांसड्यूसर को निकट दूरी पर दोषों का अध्ययन करने की अनुमति देता है।ट्रांसड्यूसर को अपनी प्रक्रिया को बदलने के लिए बड़ी ध्रुवीकृत सिरेमिक सामग्री और क्रिस्टल के साथ उच्च संकल्प और संवेदनशीलता होनी चाहिए.

पैरामीटर

आरपीएस-सोनिक ट्रांसड्यूसर क्यों चुनें:
1. प्रत्येक ट्रांसड्यूसर एक ही ट्रैकिंग नंबर के साथ, आप हमारे विक्रेता से पैरामीटर की जांच कर सकते हैं कोई फर्क नहीं पड़ता कि कितना समय बीत गया।
2. एक वर्ष की वारंटी के साथ सभी ट्रांसड्यूसर.
3दस साल से अधिक समय से अल्ट्रासाउंड में विशेषज्ञता
4. प्रत्येक ट्रांसड्यूसर शिपमेंट से पहले 24 घंटे पुराने परीक्षण के साथ.
5. अच्छी पैकिंग, 10 वर्षों के निर्यात व्यवसाय के दौरान कोई पैकिंग समस्या नहीं।
6प्रत्येक ग्राहक को खरीद रिकॉर्ड प्राप्त होगा और जमा होने के बाद कुछ पुरस्कार हैं।

अल्ट्रासोनिक ट्रांसड्यूसर में शामिल हैंः

अल्ट्रासोनिक ट्रांसड्यूसर में एक शेल, एक ध्वनिक खिड़की मिलान परत, एक पिज़ोइलेक्ट्रिक सिरेमिक डिस्क ट्रांसड्यूसर, एक समर्थन, एक आउटलेट केबल और एक सिम्बल एरे रिसीवर होता है।पिज़ोइलेक्ट्रिक सिरेमिक डिस्क ट्रांसड्यूसर मोटाई दिशा में ध्रुवीकृत पीजेडटी-5 पिज़ोइलेक्ट्रिक सामग्री से बना है. सिम्बल सरणी रिसीवर में 8 से 16 सिम्बल ट्रांसड्यूसर, दो धातु के छल्ले और रबर गास्केट होते हैं। विभिन्न डिजाइनों के अनुसार, अल्ट्रासोनिक ट्रांसड्यूसर के मुख्य रूप हैंःस्तंभ प्रकार (NTK प्रकार), उल्टे सींग का प्रकार (ब्रैनसन प्रकार), स्टील बैक कवर का प्रकार, और बीच में एल्यूमीनियम शीट का प्रकार।

अल्ट्रासोनिक ट्रांसड्यूसर का कार्य सिद्धांत:

अल्ट्रासोनिक सेंसर अल्ट्रासोनिक तरंगों की विशेषताओं का उपयोग करके विकसित किए गए सेंसर हैं। अल्ट्रासोनिक ध्वनि तरंगों की तुलना में उच्च कंपन आवृत्ति के साथ एक यांत्रिक तरंग है,और अल्ट्रासोनिक ट्रांसड्यूसर आम तौर पर दो रूपों में आते हैं: चुंबकीय और पिज़ोइलेक्ट्रिक सिरेमिक।

पिज़ोइलेक्ट्रिक सिरेमिक अल्ट्रासोनिक ट्रांसड्यूसर का कार्य सिद्धांतः पिज़ोइलेक्ट्रिक तकनीक में विशेष विद्युत गुणों वाले क्रिस्टल का उपयोग किया जाता है जो सीसा जिरकोनेट टाइटेनट से बने होते हैं। एक ट्रांसड्यूसर में,इस क्रिस्टलीय सामग्री के विपरीत पक्षों पर दो तारों से जुड़ा हुआ हैक्रिस्टल और तारों को तब दो धातु की प्लेटों के बीच एक आवास में इकट्ठा किया जाता है। जब विद्युत तारों के माध्यम से और क्रिस्टल में बहता है, तो क्रिस्टल तेजी से आकार बदलता है और विस्तार करता है।जब धारा समाप्त हो जाती हैइस तकनीक का उपयोग करने वाले अल्ट्रासाउंड ट्रांसड्यूसर तेजी से एक सेट आवृत्ति पर एक क्रिस्टल के माध्यम से एक विद्युत धारा चक्र, एक प्रतिध्वनित प्रभाव बनाने।

एक चुंबकीय संकुचित अल्ट्रासोनिक ट्रांसड्यूसर कैसे काम करता हैः लोहे से भरपूर धातुएं चुंबकीय क्षेत्र के संपर्क में आने पर विस्तार और संकुचन करती हैं। इस व्यवहार का लाभ उठाने के लिए,लोहे से भरपूर धातु का एक कोर तांबे की तार में लपेटा जाता है. घटक तब एक डिब्बे में निहित है. जब बिजली एक तांबे के तार के माध्यम से गुजरता है, धातु कोर विस्तार और लम्बी हो जाती है.एक सेट आवृत्ति पर वर्तमान एक प्रतिध्वनित प्रभाव बनाता है.

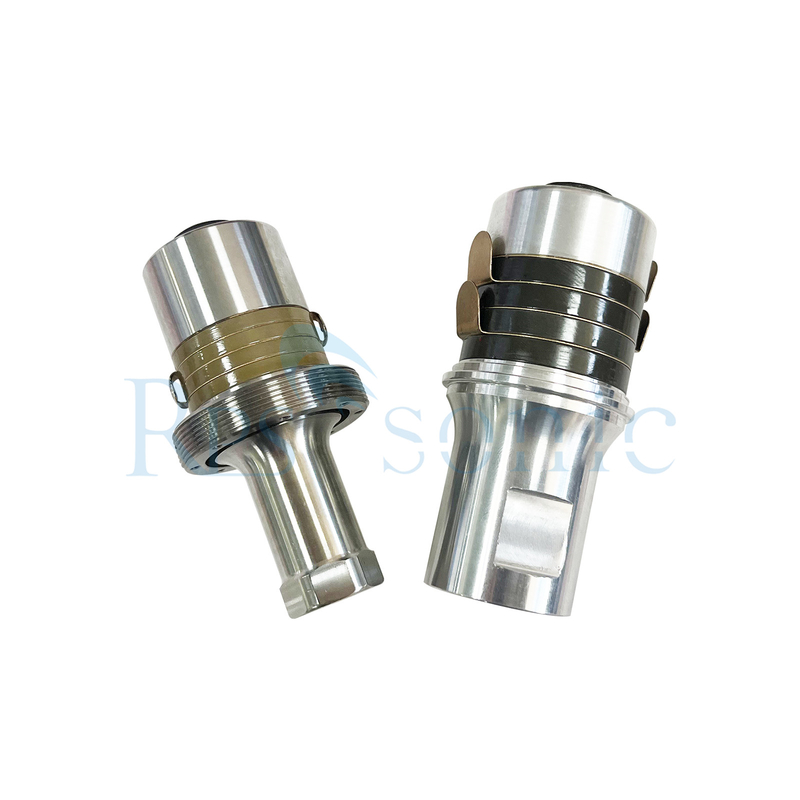

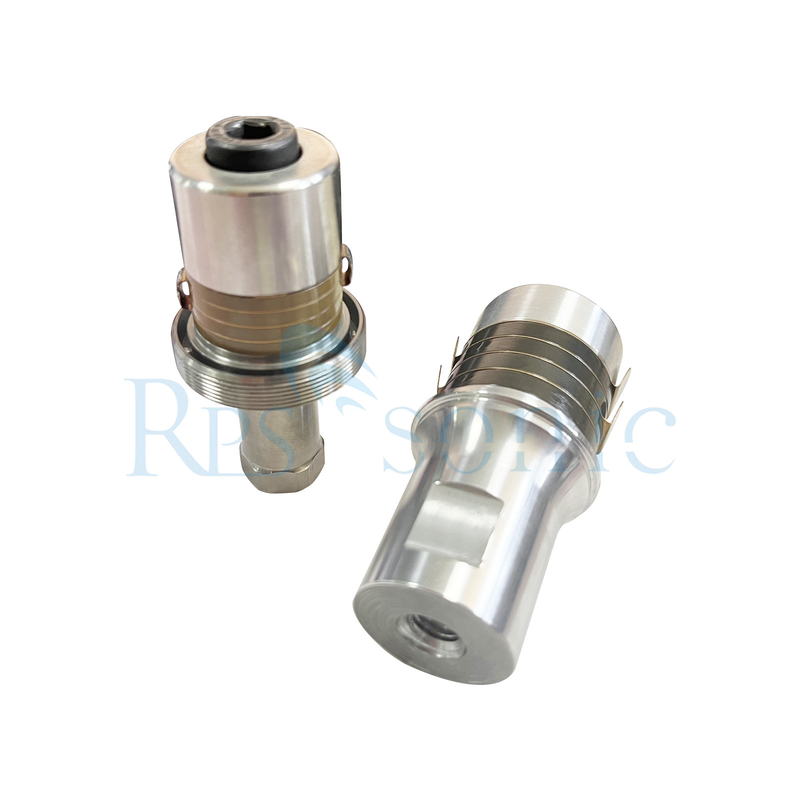

उत्पाद चित्रः

सेवा और शिपमेंट

• ट्रांसड्यूसर के लिए एक वर्ष की वारंटी।
• आप किसी भी समय तकनीकी पूछताछ के लिए हमसे संपर्क कर सकते हैं।
• हम विदेशी ग्राहकों के लिए OEM सेवा प्रदान करते हैं, साथ ही हमारे ग्राहकों के लिए गोपनीयता बनाए रखेंगे।
• हम छोटी मात्रा के लिए भी अनुकूलित उत्पाद सेवा प्रदान करते हैं।
• FED-EX/DHL/UPS/TNT द्वारा प्रेषण

अल्ट्रासोनिक ट्रांसड्यूसर की गुणवत्ता का मूल्यांकन कैसे करें?
पहले, यह अल्ट्रासोनिक ट्रांसड्यूसर की विनिर्माण प्रक्रिया और उपस्थिति से पहचाना जा सकता है;अल्ट्रासोनिक ट्रांसड्यूसर अप्रत्यक्ष रूप से दर्शाता है कि कंपनी उत्पाद की गुणवत्ता पर ध्यान देती है, और अच्छी तकनीक और उपस्थिति के साथ उत्पादन और गुणवत्ता स्वाभाविक रूप से बेहतर होगी। और डिजाइन प्रक्रिया अप्रत्यक्ष रूप से उत्पादन की गुणवत्ता को प्रभावित करती है।
दूसरा, यह अल्ट्रासोनिक ट्रांसड्यूसर के प्रक्रिया डिजाइन और अनुप्रयोग डेटा के आधार पर पहचाना जा सकता है; हालांकि, इसके लिए ट्रांसड्यूसर डेटा की अच्छी समझ और समृद्ध अनुभव की आवश्यकता होती है।यह निर्धारित किया जाना चाहिए कि डिजाइन उचित है या नहीं डेटा के चयन के आधार पर. डेटा की गुणवत्ता अप्रत्यक्ष रूप से उत्पाद की गुणवत्ता को प्रभावित करती है, और इसे बोर्ड के अनुसार कॉपी नहीं किया जा सकता है।गुणवत्ता बहुत भिन्न होती है, और कोई फर्क नहीं पड़ता कि डेटा कितना अच्छा है, यह भी एक अच्छा उत्पाद बनाता है।
तीसरा, प्रतिबाधा विश्लेषक द्वारा पैरामीटर का पता लगाने; परीक्षण करें कि क्या अल्ट्रासोनिक ट्रांसड्यूसर के पैरामीटर इलेक्ट्रिक बॉक्स के पैरामीटर से मेल खा सकते हैं, और क्या यह वांछित प्रभाव प्राप्त कर सकता है।
चौथा,अल्ट्रासोनिक वेल्डिंग मशीन पर काम
1-पावर इनपुट प्रयोगः यह विधि ट्रांसड्यूसर और अल्ट्रासोनिक जनरेटर के बीच मैच का पता लगा सकती है,और एक ही समय में अल्ट्रासोनिक जनरेटर और ट्रांसड्यूसर लोड की शक्ति इनपुट को प्रतिबिंबित कर सकते हैं. मोल्ड बेल्ट जितना बड़ा होगा, कार्य प्रभाव उतना ही बेहतर होगा और पावर इनपुट उतना ही बेहतर होगा। मजबूत। (वर्तमान केवल इनपुट दक्षता को प्रतिबिंबित कर सकता है और डिवाइस की शक्ति का प्रतिनिधित्व नहीं करता है)
2- उतार-चढ़ाव प्रयोग (नकल उम्र बढ़ने का प्रयोग): अल्ट्रासोनिक जनरेटर और ट्रांसड्यूसर के इनपुट पावर उतार-चढ़ाव का पता लगाने के लिए उपकरण को अतिरिक्त भार लें।
3- अधिभार संचालन परीक्षणः उत्पाद की गुणवत्ता और जीवन काल के उतार-चढ़ाव का परीक्षण। इस परीक्षण को केवल 8 घंटे तक निरंतर संचालन जारी रखने के लिए अतिरिक्त भार लेने की आवश्यकता है।
