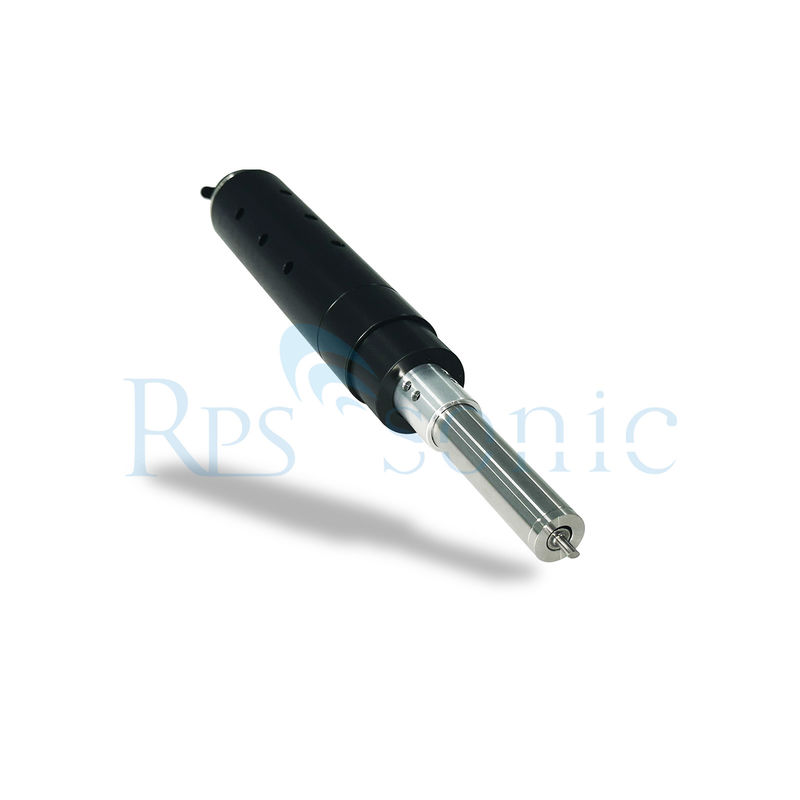

हैंडहेल्ड अल्ट्रासोनिक सोल्डरिंग आयरन नई रोलिंग कर्लिंग आयरन
एकअल्ट्रासोनिक सोल्डरिंग आयरनएक विशेष मिलाप उपकरण है जो मिलाप प्रक्रिया को बढ़ाने के लिए अल्ट्रासोनिक कंपन का उपयोग करता है, विशेष रूप से गैर लौह धातुओं, लेपित घटकों,या कठोर ऑक्साइड के साथ सतहोंइसकी विशेषताओं, कार्य सिद्धांतों, अनुप्रयोगों और लाभों का विस्तृत विवरण यहां दिया गया हैः
पारंपरिक मिलाप लोहे के विपरीत जो केवल गर्मी पर निर्भर करते हैं, अल्ट्रासोनिक मिलाप लोहे संयोजनगर्मीके साथउच्च आवृत्ति यांत्रिक कंपन(अल्ट्रासोनिक तरंगें, आम तौर पर 20~40 kHz पर) मुख्य तंत्र हैंः
- कंपन से सहायता प्राप्त सफाई: अल्ट्रासोनिक तरंगें सूक्ष्म गुहाओं और कतरनी शक्तियों को उत्पन्न करती हैं जो टूट जाती हैंऑक्साइड परतेंयह महत्वपूर्ण है क्योंकि ऑक्साइड (उदाहरण के लिए, एल्यूमीनियम, तांबा या स्टेनलेस स्टील पर) सोल्डर को ठीक से चिपके रहने से रोक सकते हैं।
- बढ़ी हुई गीलापन: ऑक्साइडों को हटाकर, मिलाप (अक्सर सीसा रहित या विशेष मिश्र धातु) सतह को अधिक प्रभावी ढंग से गीला कर सकता है, जिससे एक मजबूत धातु विज्ञान बंधन बनता है।
- गर्मी हस्तांतरण: लोहा अभी भी सोल्डर को पिघलने के लिए थर्मल ऊर्जा प्रदान करता है, लेकिन अल्ट्रासोनिक कंपन प्रक्रिया की दक्षता में काफी सुधार करते हैं।

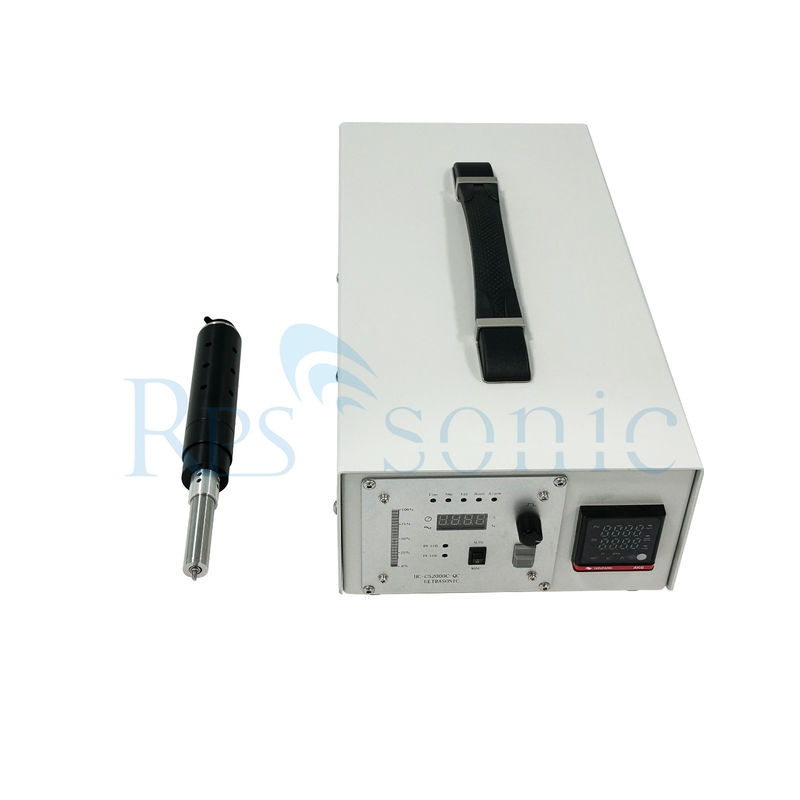

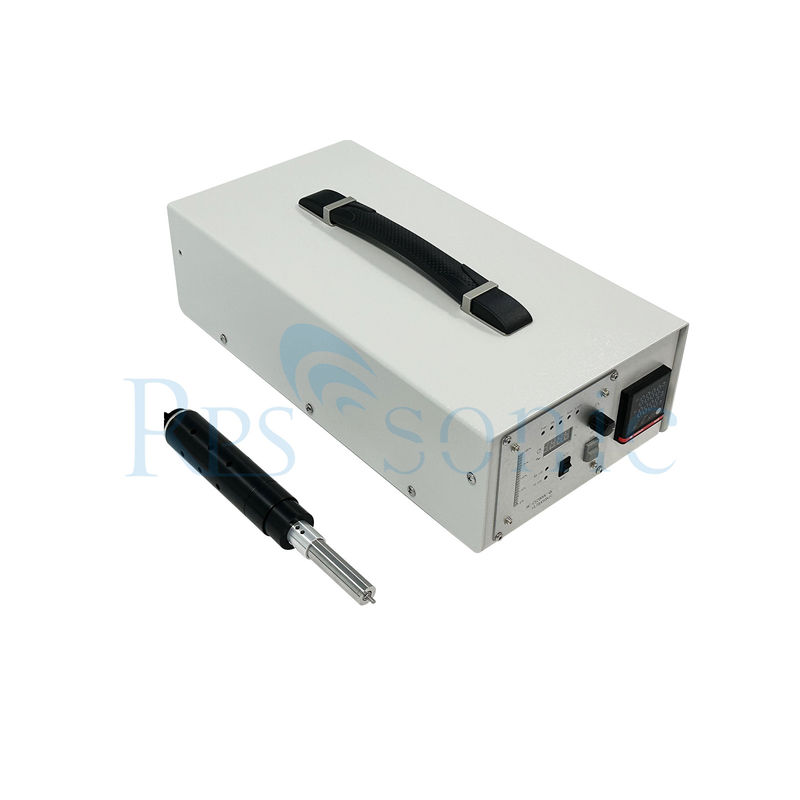

एक अल्ट्रासोनिक सॉल्डरिंग आयरन में आम तौर पर शामिल हैंः
- अल्ट्रासोनिक ट्रांसड्यूसरविद्युत ऊर्जा को यांत्रिक कंपन में परिवर्तित करता है।

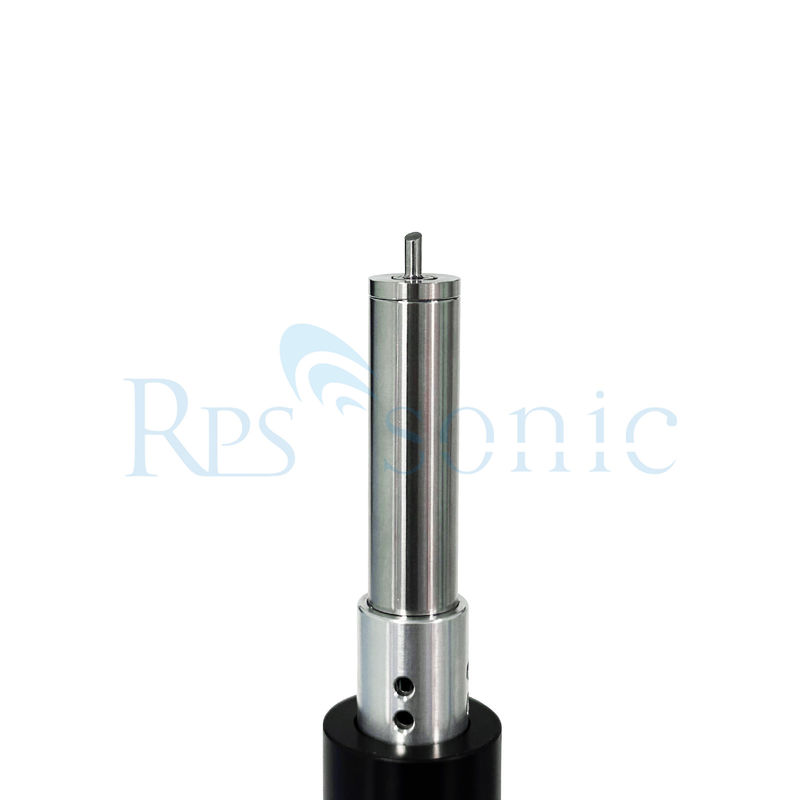

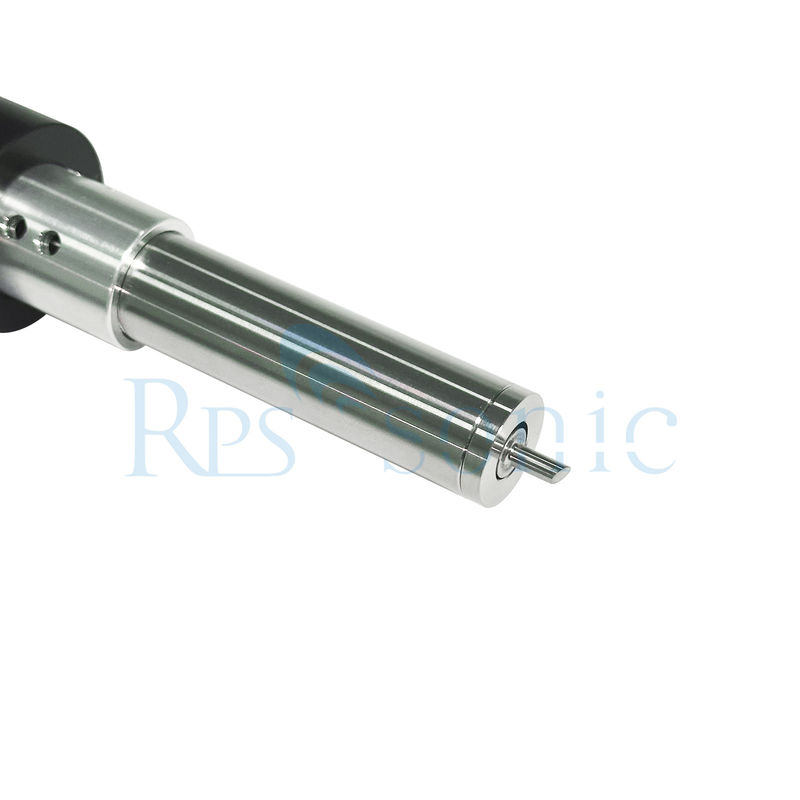

- सोल्डरिंग टिप: गर्मी और अल्ट्रासोनिक तरंगों दोनों को वर्कपीस तक पहुंचाता है। शीर्ष अक्सर उच्च आवृत्ति कंपन का सामना करने के लिए टिकाऊ सामग्री (जैसे टाइटेनियम या लेपित स्टील) से बना होता है।
- विद्युत आपूर्ति: ट्रांसड्यूसर को गर्मी (एक हीटिंग तत्व के माध्यम से) और अल्ट्रासोनिक ऊर्जा दोनों प्रदान करता है।
- नियंत्रण इकाई: तापमान, कंपन आयाम और मिलाप समय जैसे मापदंडों को समायोजित करता है।
अल्ट्रासोनिक सोल्डरिंग उन परिदृश्यों के लिए आदर्श है जहां ऑक्सीकरण या सामग्री की जटिलता के कारण पारंपरिक सोल्डरिंग विफल हो जाती है। सामान्य उपयोगों में शामिल हैंः
- इलेक्ट्रॉनिक्स निर्माण: सर्किट बोर्डों में एल्यूमीनियम या तांबे के घटकों का मिलाप, विशेष रूप से उच्च विश्वसनीयता वाले अनुप्रयोगों जैसे एयरोस्पेस या ऑटोमोबाइल इलेक्ट्रॉनिक्स के लिए।
- आभूषण और धातु निर्माण: गैर लौह धातुओं (जैसे, चांदी, सोना, एल्यूमीनियम) को अत्यधिक गर्मी के बिना जोड़ना, जो नाजुक डिजाइनों को नुकसान पहुंचा सकता है।
- सौर पैनल उत्पादन: एल्यूमीनियम या तांबे के रिबन को सौर कोशिकाओं से जोड़ना, जहां ऑक्साइड परतें प्रचलित हैं।
- चिकित्सा उपकरण: चिकित्सा उपकरणों में छोटे-छोटे घटकों को मिलाकर, सटीक और स्वच्छ जोड़ों की आवश्यकता होती है।
- मरम्मत कार्य: ऑक्सीडेटेड या क्षारीय बोर्डों पर घटकों को अनसोल्ड करना या फिर से काम करना।
| विशेषता |
अल्ट्रासोनिक सोल्डरिंग |
पारंपरिक मिलाप |
| ऑक्साइड निकालना |
अल्ट्रासोनिक कंपन के माध्यम से स्वचालित। |
प्रवाह या मैन्युअल सफाई की आवश्यकता होती है। |
| सोल्डर गीला करना |
उत्कृष्ट, कठिन धातुओं पर भी। |
बिना प्रवाह के ऑक्सीकृत सतहों पर खराब। |
| प्रवाह निर्भरता |
प्रवाह की आवश्यकता कम (पर्यावरण के अनुकूल) । |
प्रवाह पर भारी निर्भरता (शेष पैदा कर सकती है) । |
| गर्मी के संपर्क में आना |
कम गर्मी की आवश्यकता होती है, जिससे क्षति का खतरा कम होता है। |
अधिक गर्मी संवेदनशील घटकों को नुकसान पहुंचा सकती है। |
| जोड़ों की ताकत |
मजबूत, अधिक विश्वसनीय बंधन। |
सतह की स्वच्छता के आधार पर भिन्न। |
- लागत: अल्ट्रासोनिक सोल्डरिंग आयरन पारंपरिक मॉडल की तुलना में अधिक महंगे हैं क्योंकि इसमें ट्रांसड्यूसर और इलेक्ट्रॉनिक्स जोड़े गए हैं।
- जटिलता: विभिन्न सामग्रियों के लिए तापमान और कंपन सेटिंग्स के सावधानीपूर्वक कैलिब्रेशन की आवश्यकता होती है।
- टिप पहनें: लगातार कंपन के कारण सोल्डरिंग टिप तेजी से खराब हो सकती है, जिसे नियमित रूप से बदलने की आवश्यकता होती है।
- शोर: अल्ट्रासोनिक कंपन उच्च तीव्र ध्वनि (हालांकि अक्सर मानव श्रवण सीमा से नीचे, आवृत्ति के आधार पर) का उत्पादन कर सकते हैं।
- हाथ से चलने वाली इकाइयां: मैनुअल सोल्डरिंग कार्य (जैसे, मरम्मत कार्य या छोटे पैमाने पर उत्पादन) के लिए पोर्टेबल।
- बेंच-माउंटेड सिस्टम: स्वचालित असेंबली लाइनों के लिए औद्योगिक ग्रेड के मॉडल, गर्मी और कंपन पर सटीक नियंत्रण प्रदान करते हैं।
- अल्ट्रासोनिक सोल्डरिंग बंदूकें: एक ही उपकरण में मिलाप और प्रवाह अनुप्रयोग को जोड़कर दक्षता में सुधार।
- प्रवाह में कमी: रासायनिक प्रवाहों पर निर्भरता को कम करके अल्ट्रासोनिक सोल्डरिंग खतरनाक कचरे को कम करती है और कार्यस्थल की सुरक्षा में सुधार करती है।
- गर्मी प्रबंधन: कम गर्मी उत्पादन घटकों को जलने या थर्मल क्षति के जोखिम को कम करता है।
अल्ट्रासोनिक सॉल्डरिंग आयरन कठिन सामग्रियों को जोड़ने के लिए अपरिहार्य हैं जहां पारंपरिक तरीके कम हैं। अल्ट्रासोनिक तकनीक के साथ गर्मी को मिलाकर वे स्वच्छ, स्वच्छ, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल, अधिक कुशल।रसायनों पर कम निर्भरता के साथ मजबूत मिलाप जोड़उच्च सटीकता और विश्वसनीयता की मांग वाले उद्योगों में उन्हें मूल्यवान बनाते हैं। चाहे नाजुक इलेक्ट्रॉनिक्स के लिए या मजबूत धातु निर्माण के लिए, उनकी ऑक्सीकरण को दूर करने की क्षमता लगातार,व्यावसायिक परिणाम.
अल्ट्रासोनिक सोल्डरिंग आयरन इलेक्ट्रॉनिक्स विनिर्माण में एक महत्वपूर्ण भूमिका निभाते हैं, विशेष रूप से कार्यों के लिए जिनमें शामिल हैंगैर लौह धातुएँ,ऑक्सीकरण के लिए प्रवण सतह, यासंवेदनशील घटकजहां पारंपरिक मिलाप विधियां संघर्ष करती हैं। नीचे इस क्षेत्र में उनके सामान्य अनुप्रयोग हैं, साथ ही तकनीकी अंतर्दृष्टि और उदाहरण हैंः
एल्यूमीनियम हल्का और लागत प्रभावी है, लेकिन एकमोटी, कठोर ऑक्साइड परत (Al2O3)अल्ट्रासोनिक सोल्डरिंग इसे हल करती हैः
- ऑक्साइड को तोड़ना: कंपन Al2O3 परत को तोड़ देता है, जिससे लोडर (जैसे, एल्यूमीनियम-टिन मिश्र धातु) सीधे धातु से बंधने की अनुमति देता है।
- आवेदन:
- पावर इलेक्ट्रॉनिक्स: ताप अपव्यय में सुधार के लिए पावर एम्पलीफायर या वोल्टेज रेगुलेटर में एल्यूमीनियम हीट सिंक को पीसीबी से जोड़ना।
- ऑटोमोबाइल इलेक्ट्रॉनिक्स: कार सेंसर, एलईडी हेडलाइट या इलेक्ट्रिक वाहन (ईवी) बैटरी प्रबंधन प्रणाली (बीएमएस) में एल्यूमीनियम तारों या टर्मिनलों को मिलाप करना।
- उपभोक्ता इलेक्ट्रॉनिक्स: विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को दबाने के लिए स्मार्टफोन या लैपटॉप में पीसीबी के लिए एल्यूमीनियम के घोंसले या शील्ड को जोड़ना।
जबकि तांबा एल्यूमीनियम की तुलना में अधिक आसानी से मिलाता है,ऑक्सीकरण(जैसे, CuO/Cu2O) औरकोटिंग मोटाई में भिन्नताअल्ट्रासोनिक मिलाप बढ़ाता हैः
- ऑक्सीकृत तांबे पर गीला करना: मरम्मत या पुनः कार्य के दौरान पीसीबी पर पुराने या उजागर तांबे के निशान में प्रयोग किया जाता है।
- आवेदन:
- उच्च-वर्तमान सर्किट: इन्वर्टर, मोटर ड्राइव या बैटरी पैक (जैसे, ईवी या नवीकरणीय ऊर्जा प्रणालियों में) में मोटी तांबे की बसों या निशानों को मिलाप करना।
- लचीला पीसीबी: कड़ाई से पीसीबी के लिए बंधन तांबा लचीला निशान, जहां पारंपरिक गर्मी लचीले सब्सट्रेट को नुकसान पहुंचा सकती है।
- तांबे से ढंके हुए घटक: तांबे से ढके कनेक्टर्स, स्विच या रिले पर विश्वसनीय जोड़ों को सुनिश्चित करना।
ये धातुएं संक्षारण प्रतिरोधी होती हैं लेकिन उनमेंखराब मिलाप क्षमतास्थिर ऑक्साइडों (जैसे, स्टेनलेस स्टील पर Cr2O3) के कारण। अल्ट्रासोनिक सोल्डरिंग सक्षम बनाता हैः
- प्रत्यक्ष धातुकर्म बंधन: ऑक्साइडों को हटाकर, सोल्डर (अक्सर निकल या चांदी के साथ) अत्यधिक प्रवाह के बिना चिपके रहते हैं।
- आवेदन:
- औद्योगिक इलेक्ट्रॉनिक्स: कठोर वातावरण में पीसीबी के लिए स्टेनलेस स्टील के ब्रैकेट या आवरणों को मिलाप करना (जैसे, कारखाने स्वचालन, तेल/गैस उपकरण) ।
- चिकित्सा उपकरण: पेसमेकर, एमआरआई उपकरण या सर्जिकल औजारों में निकेल-प्लेटेड घटकों को बांधना, जहां जैव संगतता और विश्वसनीयता महत्वपूर्ण है।
पर्यावरणीय विनियम (जैसे, RoHS) सीसा मुक्त मिलापों (जैसे, Sn-Ag-Cu) के उपयोग को प्रेरित करते हैं, जिनमेंउच्च पिघलने बिंदुऔरकम गीला करने की क्षमताअल्ट्रासोनिक सोल्डरिंग इस समस्या को हल करती हैः
- सतह के तनाव को कम करना: कंपन से सीसा मुक्त मिलाप छिद्रों में या बारीक पिच वाले घटकों में जाने में मदद मिलती है।
- आवेदन:
- उच्च घनत्व वाले पीसीबी: लोडिंग माइक्रोप्रोसेसर, बीजीए (बॉल ग्रिड एरे), या क्यूएफएन (क्वाड फ्लैट लीड-मुक्त पैकेज) न्यूनतम प्रवाह अवशेष के साथ।
- एयरोस्पेस इलेक्ट्रॉनिक्स: एवियोनिक्स या उपग्रह घटकों में सीसा मुक्त, कम उत्सर्जन वाले जोड़ों के लिए सख्त मानकों को पूरा करना।
|
|
|
|
|
अल्ट्रासोनिक आयाम समायोज्य
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
